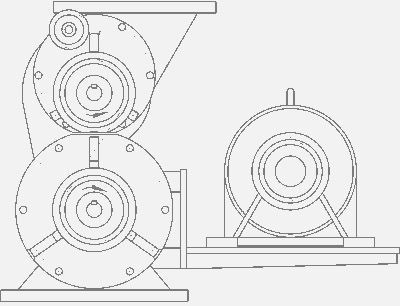

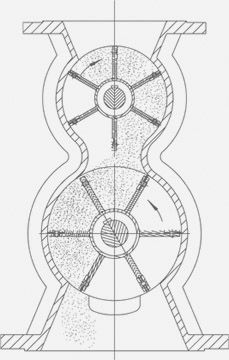

外形圖
特點
SQF鎖氣閥適用于石油、化工、醫藥等行業易燃、易爆場合干燥粉狀和小顆粒物料的氣力輸送系統。
進出料口按原化工部HG20594-97標準標準法蘭設計，便于設計和使用單位選用（特殊場合，可按用戶要求確定）。
葉輪有"一"字形、"V"字形、"U"字形等形式，并設計成可拆式，當使用過程中產生葉輪粘料而影響工作或變更物料性質時，很方便的拆卸、清洗。
整機采用直聯或鏈傳整體式，精致、輕巧，驅動裝置無需另設安裝基礎，減少占用空間、節省費用。
可采用鑄鐵、鑄鋼、不銹鋼、鈦鋼等多種結構形式、滿足用戶不同場合的需求。
基本參數
| 型號 |
SQF120/150 |
SQF150/200 |
SQF200/250 |
SQF250/300 |
| 鏈輪式 |
直聯式 |
鏈輪式 |
直聯式 |
鏈輪式 |
直聯式 |
鏈輪式 |
直聯式 |
| 生產能力m3/h |
0.5 |
1.0 |
0.8 |
1.6 |
2.6 |
5.2 |
6.6 |
13.3 |
| 葉輪轉速r/min |
16.3 |
32.3 |
16.3 |
32.3 |
16.4 |
32.5 |
16.4 |
32.5 |
| 葉輪直徑mm |
φ120 |
φ150 |
φ200 |
φ250 |
| 減速機 |
功率 |
0.75-1.5kw |
1.2-2.2kw |
| 型號 |
BWY或BLY |
| 型號 |
SQF300/350 |
SQF350/400 |
SQF400/500 |
SQF500/600 |
| 鏈輪式 |
直聯式 |
鏈輪式 |
直聯式 |
鏈輪式 |
直聯式 |
鏈輪式 |
直聯式 |
| 生產能力m3/h |
10.5 |
21 |
18.6 |
32.3 |
23.6 |
47.3 |
39.4 |
78.8 |
| 葉輪轉速r/min |
16.4 |
32.5 |
16.4 |
32.5 |
16.4 |
32.5 |
16.4 |
32.5 |
| 葉輪直徑mm |
φ300 |
φ350 |
φ400 |
φ500 |
| 減速機 |
功率 |
2.2-3kw |
3-4kw |
| 型號 |
BWY或BLY |
|
